整流電源的一些基本知識

發布時間：2020-11-23 來源：原創 瀏覽量：18658

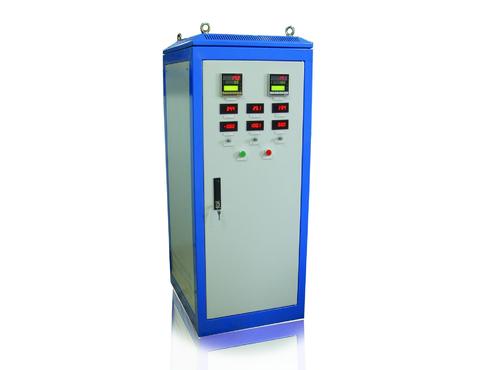

整流電源 50hz的交流電壓經過全波整流后變成脈動的直流電壓U1，再輸入濾波電容得到直流高壓U1。整流電源在理想環境下,整流電源的導通角應該是180°,但由于濾波電容器C的影響,只有在短時間內交流峰值電壓附近可以通過整流電源輸入電流充電C.50Hz交流的半周期是10毫秒。

整流電源的參數選擇

隔離型電源一般采用由整流管組成的整流電源，或直接選用成品的整流電源來完成橋式整流。全波橋式整流器是硅橋式整流器的簡稱。它是一種半導體器件，由四個硅整流管連接成橋電路，然后用塑料封裝。它具有體積小、使用方便、各整流管參數一致性好等優點?？蓮V泛應用于電源整流電路中。硅整流電源有四引線，包括兩個交流輸入端和兩個直流輸出端。

硅整流電源的平均最大整流電流為0.5~40a，最大反向工作電壓為50~1000V。小功率硅整流電源可直接焊接在印制板上，大、中功率硅整流電源用螺絲固定，安裝合適的散熱器。

整流電源的主要參數是反向峰值電壓URM,正向電壓降濾、平均整流電流ID,向前沖擊電流峰值IFSM,反向漏電流最大紅外。整流電源反向擊穿電壓URR應滿足下列要求:

例如，當交流輸入電壓范圍為85~132v時，Umax=132v。由式可知，UBR=233.3v，可選用成品耐壓400V整流電源。對于寬范圍的輸入交流電壓，Umax=265V,UBR=468.4v。選用成品整流電源，耐壓600V。需要指出的是，如果采用四根硅整流管構成整流電源，整流管的耐壓值還需要進一步提高。例如，有1N4007(1a/1000V)和1N5408(3a/1000V)塑料封裝整流器。這是因為這種管的價格較低，并且按照“高于低”的原則，可以提高整流電源的安全性和可靠性。
